Matrix Sensing Patch Cords

Matrix sensing patch cords huma tip ta 'fibra ottika tal-plastik speċjali (POF) patch cord adattat għal xenarji ta' skoperta parallela b'ħafna-kanali. Il-karatteristika ewlenija hija li tikseb trażmissjoni sinkronika u skoperta tal-lott ta 'sinjali ottiċi multipli permezz ta' "fibra ottika multi-core + tieqa ottika matriċi".

Trażmissjoni Core: Il-fibra ottika tal-plastik multi-qalba (POF) tintegra fibri ottiċi multipli tal-plastik tal-PMMA ta' 0.25mm-grad (komunement 16-qalba/32-qalba), irranġati f'konfigurazzjonijiet paralleli jew magħqud, li jippermettu trasmissjoni simultanja ta 'sinjali ottiċi multipli. Flimkien ma 'faxxa ta' dawl aħmar ta '650nm, tissodisfa r-rekwiżiti ta' attenwazzjoni ta 'ttestjar industrijali fuq distanza qasira (Inqas minn jew ugwali għal 1500mm).

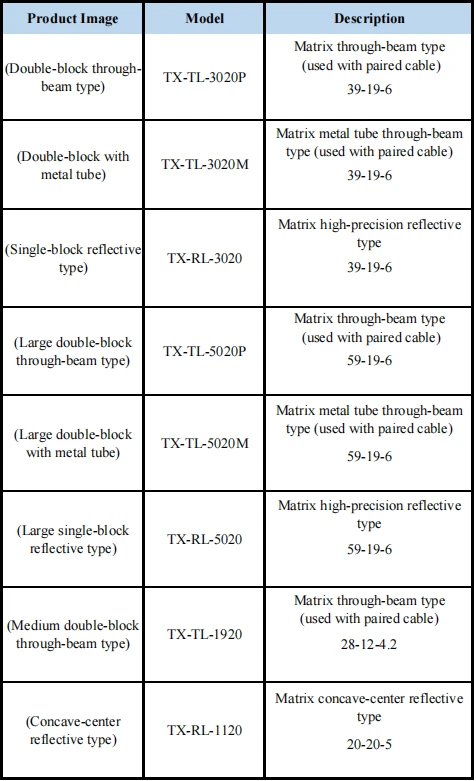

Tieqa Ottika tal-Matriċi: It-tarf huwa mgħammar b'matriċi-tieqa ottika rranġata (eż, daqsijiet 39×19mm, 59×19mm). Il-qlub tal-fibra fi ħdan it-tieqa jikkorrispondu għal punti ta 'ttestjar differenti, li jippermettu kopertura simultanja ta' żoni kbar jew miri multipli, il-kisba ta '"ttestjar tal-lott b'korda tal-garża waħda", li tissostitwixxi t-tqassim ineffiċjenti ta' kurduni tal-garża tal-qalba -multipli.

Konnetturi u għantijiet: Tipikament mgħammra b'konnetturi minjaturizzati (eż., M3/M5) jew interfaces personalizzati, kompatibbli ma' amplifikaturi tal-fibra ottika; l-għant huwa l-aktar magħmul minn materjal PVC/LSZH flessibbli, b'xi mudelli li fihom għant ta 'tubu tal-metall għal saħħa tat-tensjoni msaħħa, raġġ ta' liwi Inqas minn jew ugwali għal 10mm, adattat għal kejbils ta 'tagħmir kompatt.

Noti

• Id-distanza ta 'skoperta tvarja skont amplifikaturi differenti u d-daqs tal-oġġett misjub.
• It-tul tal-kejbil tas-sensorju jista 'jiġi personalizzat skond il-ħtiġijiet tal-klijent.

Noti

• Id-distanza ta 'skoperta tvarja skont amplifikaturi differenti u d-daqs tal-oġġett misjub.
• It-tul tal-kejbil tas-sensorju jista 'jiġi personalizzat skond il-ħtiġijiet tal-klijent.

Spezzjoni ta' Lott ta'-Effiċjenza Għolja: It-tieqa tal-matriċi tkopri żona kbira, li tippermetti spezzjoni simultanja ta 'miri multipli jew materjali ta' daqs kbir-, ittejjeb l-effiċjenza tal-ispezzjoni tal-linja tal-produzzjoni.

Wiring Simplifikat: Cable jumper wieħed jissostitwixxi wajers ta'-qalba waħda multipli, inaqqas l-ispazju tal-interface tat-tagħmir u l-kumplessità tal-wajers, u jnaqqas l-ispejjeż tal-manutenzjoni.

Adattabbli għal Xenarji Kompatti: L-istruttura minjaturizzata u r-raġġ ta 'liwi żgħir jippermettu l-inkorporazzjoni fi spazji ristretti, u jiżguraw kompatibilità ma' disinji awtomatizzati ta 'integrazzjoni tal-linja ta' produzzjoni.

Reżistenza għall-Interferenza u Sigurtà: Il-fibra ottika tal-plastik hija ħielsa minn interferenza elettromanjetika u mhux-konduttiva, u tagħmilha adattata għall-ispezzjoni f'ambjenti ta' -vultaġġ għoli/metall.

Huwa użat ħafna f'oqsma bħal tagħmir ta 'sensing viżwali, robots industrijali, ipproċessar u ippakkjar tal-ikel, spezzjoni ta' preċiżjoni ta 'tagħmir awtomatizzat, u manifattura tal-karozzi.
